三つ穴タイプ 338型(チップフリー、長寸) ステンレス鋼(SUS303)【500】

商品コード: 338000030500 ~ 338000160500
カートに追加しました。
カートへ進む

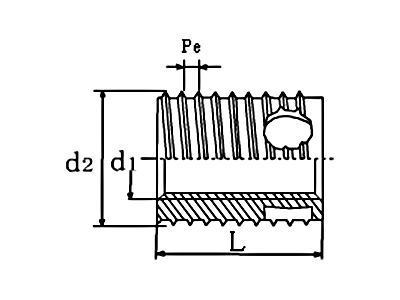

規格 商品コード d1 P d2 Pe L 数量
M3 338000030500 M3 0.5 5 0.6 6
M3.5 338000035500 M3.5 0.6 6 0.8 8 お問合せ
M4 338000040500 M4 0.7 6.5 0.8 8
M5 338000050500 M5 0.8 8 1 10
M6 338000060500 M6 1 10 1.25 12
M8 338000080500 M8 1.25 12 1.5 14
M10 338000100500 M10 1.5 14 1.5 18
M12 338000120500 M12 1.75 16 1.75 22
M16 338000160500 M16 2 20 2 24 お問合せ
数量
チップフリー 三つ穴タイプ
外周部の三ッ穴の切刃が止まり穴になっており挿入時に出る切り粉を封じ込めます。
僅かに切り粉が外に出ますが大部分は三ッ穴のチャンバーに収まり、切り粉の後処理が不要です。
*相手材(母材)が金属の場合の下穴径は最大下穴径でご使用下さい。(下穴表参照)


備考

338型チップフリー 三つ穴タイプ長寸
●材質:快削鋼浸炭焼入SUM22L(相当) 型式例:内ねじサイズ M5の場合
三価クロメート処理 材質品番:【 112 】 型式例:338-000-050-【 112 】
六価クロメート処理 材質品番:【 160 】 型式例:338-000-050-【 160 】
●材質:ステンレス鋼
SUS430 F(相当) 材質品番:【 400 】 型式例:338-000-050-【 400 】
SUS303 (相当) 材質品番:【 500 】 型式例:338-000-050-【 500 】
SUS316L 材質品番:【 504 】 型式例:338-000-050-【 504 】
*SUS316 Lは、サイズ M3、M4、M5、M6、M8のみです。


品番 内ねじ 外ねじ 長さ
型式 サイズ 材質 d1 P d2 Pe L
338 - 000 - 030 - 【*】 M 3 0.5 5 0.6 6
338 - 000 - 035 - 【*】 M 3.5 0.6 6 0.8 8
338 - 000 - 040 - 【*】 M 4 0.7 6.5 0.8 8
338 - 000 - 050 - 【*】 M 5 0.8 8 1.0 10
338 - 000 - 060 - 【*】 M 6 1.0 10 1.25 12
338 - 000 - 080 - 【*】 M 8 1.25 12 1.5 14
338 - 000 - 100 - 【*】 M 10 1.5 14 1.5 18
338 - 000 - 120 - 【*】 M 12 1.75 16 1.75 22
338 - 000 - 140 - 【*】 M 14 2.0 18 2.0 24
338 - 000 - 160 - 【*】 M 16 2.0 20 2.0 24
*材質品番【 * 】は上記よりお選び下さい。

参考寸法

【下穴径 参考値】
母材の材質 エンザートのタイプ 3 0 2 型 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型
アルミ合金等
軽 金 属
Rm=引張強さ【N/㎟】
Rm 350位まで Rm 350以上 Rm 350位まで Rm 350以上
真鍮 他の非金属
鋳 鉄
HB=ブリネル硬さ
HB 200位まで HB 200以上 HB 200位まで HB 200以上
軟質プラスティック
軟質木材
硬質プラスティック
エンザート 内径 M 2.5 インチサイズ 4.1 4.1 4.2 4.3 - - - -
M 3 №4 4.6 4.6 4.7 4.8 4.6 4.7 4.7 4.8
M 3.5 №6 5.4 5.5 5.6 5.7 5.5 5.6 5.6 5.7
M 4 №8 5.9 6.0 6.1 6.2 6.0 6.1 6.1 6.2
M 5 №10 7.2 7.3 7.5 7.6 7.4 7.5 7.6 7.7
M 6 a - 8.2 8.3 8.5 8.6 - - - -
M 6 1/4" 8.8 9.0 9.2 9.4 9.3 9.4 9.5 9.6
M 8 5/16" 10.8 11.0 11.2 11.4 11.1 11.2 11.3 11.5
M 10 3/8" 12.8 13.0 13.2 13.4 13.1 13.2 13.3 13.5
M 12 7/16" 14.8 15.0 15.2 15.4 15.0 15.1 15.2 15.4
M 14 1/2" 16.8 17.0 17.2 17.4 17.0 17.1 17.2 17.4
M 16 5/8" 18.8 19.0 19.2 19.4 19.0 19.1 19.2 19.4
M 18 - 20.8 21.0 21.2 21.4 - - - -
M 20 / M 22 3/4" 24.8 25.0 25.2 25.4 - - - -
M 24 - 28.8 29.0 29.2 29.4 - - - -
M 27 - 32.8 33.0 33.2 33.4 - - - -
M 30 - 34.8 35.0 35.2 35.4 - - - -
ひっかかり率 (対ねじ高さ) 60% 50% 40% 30% 80% 70% 60% 50%
