軟鋼、高強度のアルミ合金、割れ易い硬質樹脂に適しています。
外ねじの高さが低く肉厚が若干厚い為、個体強度が高くなっています。
*超高強度鍛造アルミには使用不能の場合があります。
材質 | 六価クロメート(160) |
特徴 | 割溝タイプ 302型 |
用途 | 可塑性の高い樹脂・アルミ合金など |

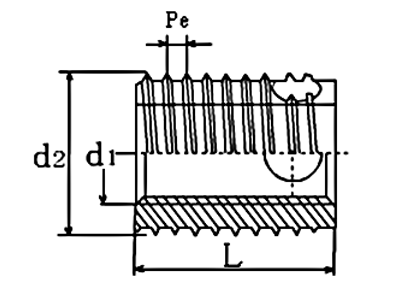

品番 | 内ねじ | 外ねじ | 長さ | 備考 | ||||
---|---|---|---|---|---|---|---|---|
型式 サイズ 材質 | d1 | P | d2 | Pe | L | |||
302 - 000 - 106 - 160 | M 10 | 1.25 | 14 | 1.5 | 18 | 割溝タイプ | ||
302 - 000 - 126 - 160 | M 12 | 1.25 | 16 | 1.5 | 22 | |||
307 - 000 - 106 - 160 | M 10 | 1.25 | 14 | 1.5 | 10 | 三つ穴タイプ | ||
307 - 000 - 126 - 160 | M 12 | 1.25 | 16 | 1.75 | 12 | |||
307 - 000 - 147 - 160 | M 14 | 1.5 | 18 | 2.0 | 14 |
