プラスティク材にこの六角内ねじエンザートを使用すれば、リサイクル時に簡単に外すことができ、
プラスティクとエンザート部分の分別処理が可能になります。
挿入工具との着脱は回転作業を伴わず瞬時にできるため、加工作業の短縮になります。
（挿入工具 ６１０２型使用時）
先端が六角形状の単純な専用工具で挿入ができます。
従来の挿入工具（ハンド加工用・機械加工用）も同様に使えます。
下穴の定寸深さまでエンザートが入れば挿入工具を反転させなくても、挿入工具をエンザートから
抜き取る事ができ、反転機能のないドリル等でも使用できます。
備考
| 六価クロメート処理 | 材質品番:【 160 】 | 型式例:308-200-050-【 160 】 |
| C3603 (相当) | 材質品番:【 800 】 | 型式例:308-200-050-【 800 】 |

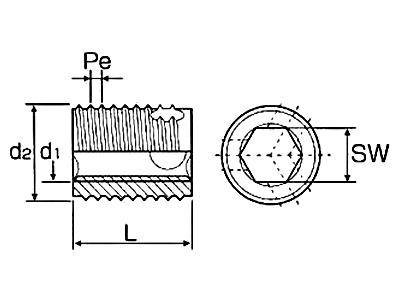

| 品番 | 内ねじ | 外ねじ | 長さ | 六角対辺 | |||
|---|---|---|---|---|---|---|---|
| 型式 サイズ 材質 | d1 | d2 | Pe | L | SW+0.1 | ||
| 308 - 200 - 040 - 【*】 | M 4 | 6.5 | 0.8 | 8 | 3.2 | ||
| 308 - 200 - 050 - 【*】 | M 5 | 8 | 1.0 | 10 | 4.1 | ||
| 308 - 200 - 060 - 【*】 | M 6 | 10 | 1.25 | 12 | 4.9 | ||
| 308 - 200 - 080 - 【*】 | M 8 | 12 | 1.5 | 14 | 6.6 | ||
| 308 - 200 - 100 - 【*】 | M 10 | 14 | 1.5 | 18 | 8.3 | ||
参考寸法
| 母材の材質 | エンザートのタイプ | 3 0 2 型 | 3 0 7/3 0 8 型 3 0 7-2/3 0 8-2 型 3 1 7/ 3 1 8型 3 3 7/ 3 3 8型 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
アルミ合金等 軽 金 属 Rm=引張強さ【N/㎟】 |
Rm 350位まで | Rm 350以上 | Rm 350位まで | Rm 350以上 | ||||||||
| 真鍮 他の非金属 |
◀
▶
|
◀
▶
|
||||||||||
|
鋳 鉄 HB=ブリネル硬さ |
HB 200位まで | HB 200以上 | HB 200位まで | HB 200以上 | ||||||||
|
軟質プラスティック 軟質木材 |
◀
▶
|
|||||||||||
| 硬質プラスティック |
◀
▶
|
◀
▶
|
||||||||||
| エンザート 内径 | M 2.5 | インチサイズ | 4.1 | 4.1 | 4.2 | 4.3 | - | - | - | - | ||
| M 3 | №4 | 4.6 | 4.6 | 4.7 | 4.8 | 4.6 | 4.7 | 4.7 | 4.8 | |||
| M 3.5 | №6 | 5.4 | 5.5 | 5.6 | 5.7 | 5.5 | 5.6 | 5.6 | 5.7 | |||
| M 4 | №8 | 5.9 | 6.0 | 6.1 | 6.2 | 6.0 | 6.1 | 6.1 | 6.2 | |||
| M 5 | №10 | 7.2 | 7.3 | 7.5 | 7.6 | 7.4 | 7.5 | 7.6 | 7.7 | |||
| M 6 a | - | 8.2 | 8.3 | 8.5 | 8.6 | - | - | - | - | |||
| M 6 | 1/4" | 8.8 | 9.0 | 9.2 | 9.4 | 9.3 | 9.4 | 9.5 | 9.6 | |||
| M 8 | 5/16" | 10.8 | 11.0 | 11.2 | 11.4 | 11.1 | 11.2 | 11.3 | 11.5 | |||
| M 10 | 3/8" | 12.8 | 13.0 | 13.2 | 13.4 | 13.1 | 13.2 | 13.3 | 13.5 | |||
| M 12 | 7/16" | 14.8 | 15.0 | 15.2 | 15.4 | 15.0 | 15.1 | 15.2 | 15.4 | |||
| M 14 | 1/2" | 16.8 | 17.0 | 17.2 | 17.4 | 17.0 | 17.1 | 17.2 | 17.4 | |||
| M 16 | 5/8" | 18.8 | 19.0 | 19.2 | 19.4 | 19.0 | 19.1 | 19.2 | 19.4 | |||
| M 18 | - | 20.8 | 21.0 | 21.2 | 21.4 | - | - | - | - | |||
| M 20 / M 22 | 3/4" | 24.8 | 25.0 | 25.2 | 25.4 | - | - | - | - | |||
| M 24 | - | 28.8 | 29.0 | 29.2 | 29.4 | - | - | - | - | |||
| M 27 | - | 32.8 | 33.0 | 33.2 | 33.4 | - | - | - | - | |||
| M 30 | - | 34.8 | 35.0 | 35.2 | 35.4 | - | - | - | - | |||
| ひっかかり率 (対ねじ高さ) | 60% | 50% | 40% | 30% | 80% | 70% | 60% | 50% | ||||
