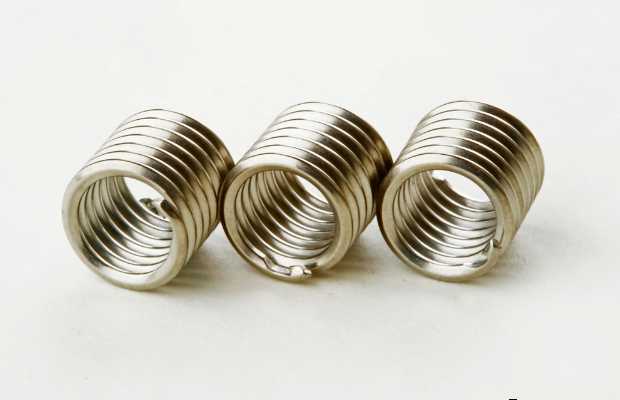

カテゴリ | タングレス・インサート |
材質 | SUS316 ※耐食オーステナイト系425℃(800℉)海上用向け |
特徴 | 並目 |
ねじ径 | ピッチ | 長さ |
---|---|---|
M3 | 0.5 | 1D |
M3 | 0.5 | 1.5D |
M3 | 0.5 | 2D |
M4 | 0.7 | 1D |
M4 | 0.7 | 1.5D |
M4 | 0.7 | 2D |
M5 | 0.8 | 1D |
M5 | 0.8 | 1.5D |
M5 | 0.8 | 2D |
M6 | 1 | 1D |
M6 | 1 | 1.5D |
M6 | 1 | 2D |
M8 | 1.25 | 1D |
M8 | 1.25 | 1.5D |
M8 | 1.25 | 2D |
サイズ | 下穴径 | 適用ドリル径 | |
---|---|---|---|
最大 | 最小 | ||
M3 | 3.20 | 3.10 | 3.1 |
M4 | 4.30 | 4.17 | 4.2 |
M5 | 5.33 | 5.16 | 5.2 |
M6 | 6.42 | 6.25 | 6.3 |
M8 | 8.52 | 8.31 | 8.4 |
M10 | 10.62 | 10.37 | 10.5 |
